フォアデッキとハル(船体)後方 1/24スケール470級ヨットペパクラのページ

MAIN CONTENTSはこちら



470級ヨットペパクラの組み立て方解説中です

これまでの記事はコチラ

wakajibi2.hatenablog.com





ハル(船体)の第四パーツです

矢印の平行な点線もしっかり折り目を付けておいてください

後でセンターボードが貫通するスリットを開けます

f:id:wakajibi2:20220104104000p:plain

あと赤丸のところは、隣ののりしろの折り目を付けた後、一旦開いてから

カッターで切り込みを入れておいてください

先に切り込みを入れてしまうとめっちゃ折りにくくなります

小扉が外側に開くような形にしておきます



前回組み立てたハル(船体)前方ブロックに取り付けます

これもまず中央ののりしろをしっかり固定してから外側に向けて作業を進めましょう

f:id:wakajibi2:20220103154010j:plain



ウォーターブレーカーの不自然な切り込みはここで役立ちます

「交互のりしろ」を成立させるために開けていたのです

f:id:wakajibi2:20220103155316p:plain

この後のフォアデッキの貼り付け時、作業穴としても役立ちます

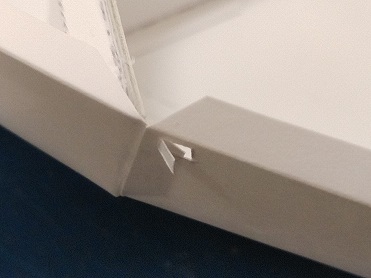

のりしろの端までしっかりボンド付けする必要がありますが

先ほどの小扉は開いたままにしておくので、やや難しいです

f:id:wakajibi2:20220103154019j:plain
f:id:wakajibi2:20220103154017j:plain

最悪、閉じて固定してしまっても、あとでリカバーは効きます

スポンサーリンク















つぎにフォアデッキです

f:id:wakajibi2:20220104105120p:plain

先っちょにほんの少し切り込みが入っているので、切り忘れないように

f:id:wakajibi2:20220103154024j:plain

上に凸になるよう湾曲を付けておきましょう



フォアデッキを貼り付ける順番はとても重要

f:id:wakajibi2:20220103155417j:plain

特にバウ先(舳先)はあとでフォアステイ(マストを固定する糸)が来るので、前端を揃えるように

かつ正中を確保してください



だんだん作業スペースが狭くなっていきますが・・・

f:id:wakajibi2:20220103154027j:plain

上手く工夫してボンド付け、貼り付けを進めていってください

f:id:wakajibi2:20220103154029j:plain

ここで「モールディングセット」とウォーターブレーカーの作業穴が役に立ちます



ほいできた

f:id:wakajibi2:20220103154032j:plain

スポンサーリンク













ハル(船体)の第五パーツです

これも中央の点線部分にしっかり折り目を付けてください

f:id:wakajibi2:20220104105643p:plain



f:id:wakajibi2:20220103154034j:plain

おなじく中央ののりしろから順に



ボンドが固まったら・・・

f:id:wakajibi2:20220103153953j:plain

センターのスリットを開けます

このタイミング以外では作業が極端に難しくなるので、忘れないように

f:id:wakajibi2:20220103153950j:plain

一般的な小型定規であれば、あてがうことが出来るはず

カッターで縦長の長方形を切り出してください



開けた後はこうなります

f:id:wakajibi2:20220103153956j:plain

スポンサーリンク

















ハル(船体)の最後です

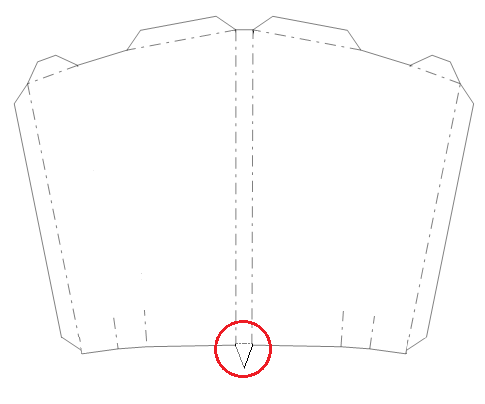

ここの注意事項はズバリこれ

f:id:wakajibi2:20220104110333p:plain
f:id:wakajibi2:20220104110528p:plain

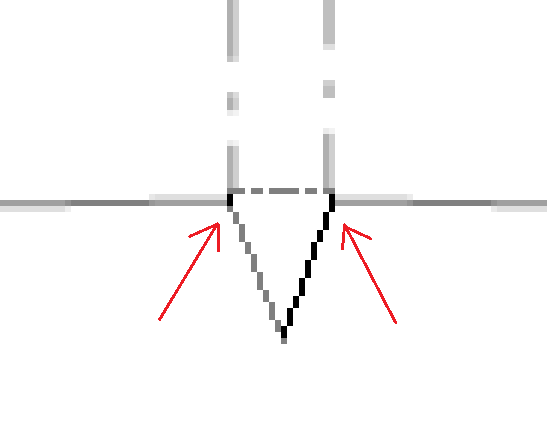

最後尾の三角のりしろは、両端でコンマ数ミリ切り込みを入れてから谷折りになっています

f:id:wakajibi2:20220103153959j:plain

後端のラインからわずかに内側で折り込んで下さい

あとでトランサム(艫の縦板)が来ます



今までと同様に中央から順に貼り付けていきます

f:id:wakajibi2:20220103154001j:plain

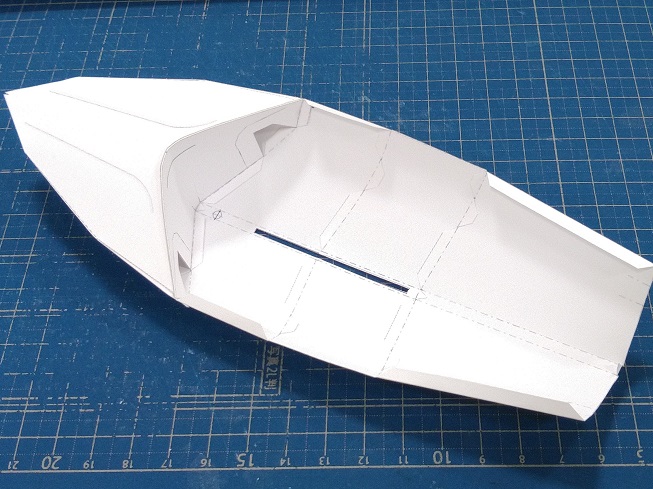

ハル(船体)の全体像が見えてきましたね

f:id:wakajibi2:20220103154004j:plain
f:id:wakajibi2:20220103154006j:plain

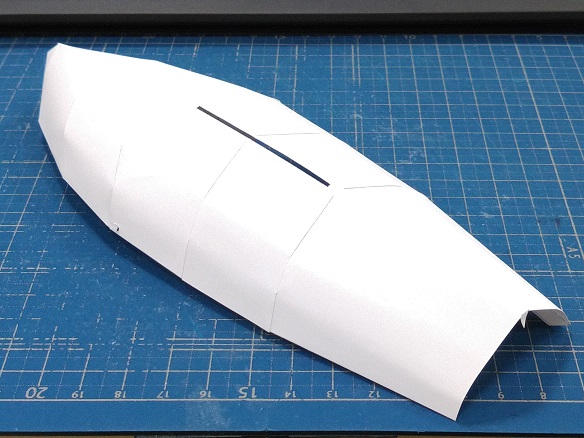

ほら、裏返したところなんかもう見慣れた風景になっていませんか?くっくっく


次回はセンターケースです

もちろんピボットタイプの可動式センターボードも再現しますよー
