ラダー(舵)です

センターボードの時と同じように、厚紙に貼り付けてから黒いひし形を切り抜き

全体を切り出します

f:id:wakajibi2:20220105102744j:plain

んでまた厚紙をサンドする形で反対側にも貼ります



ピボット穴をぐりぐり

f:id:wakajibi2:20220105102746j:plain

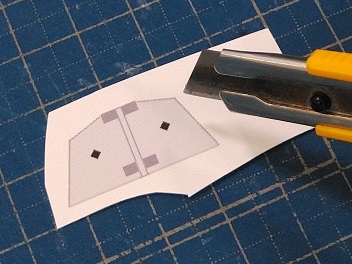

ラダーのカバーを作ります(ラダープレートって呼んでたかな確か)

f:id:wakajibi2:20220105102748j:plain
f:id:wakajibi2:20220105102751j:plain

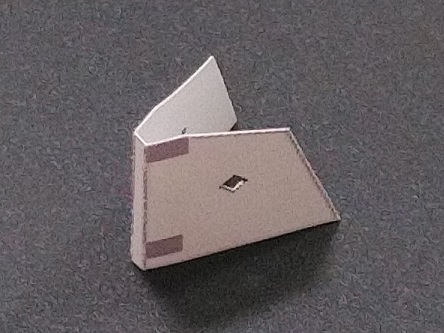

黒いひし形を切り抜いて、コの字型に折ります



そして、綿棒軸で・・・

f:id:wakajibi2:20220105102753j:plain

グサッ!!

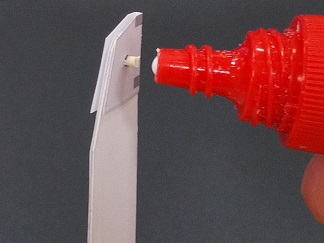

左右を切り落とした後、ボンドでコーティングします

f:id:wakajibi2:20220105102755j:plain
f:id:wakajibi2:20220105102708j:plain

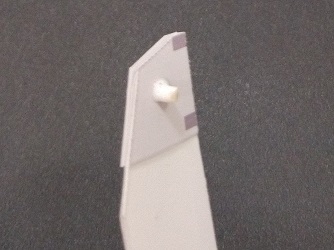

この時も、ボンドが完全に固まるまでラダーは絶対に動かさないよう注意

スポンサーリンク











次に船体への固定ですが

一例としては直付け

これはオススメしません

f:id:wakajibi2:20220105102715j:plain

旧作470級はこのシステムでした

ラダーを動かせないのは嫌でしょ?

( ´-`).。oO( 毎回物足りなさを感じていたのよ・・・)



というわけで、微小パーツになりますが頑張りましょう

f:id:wakajibi2:20220108095431p:plain

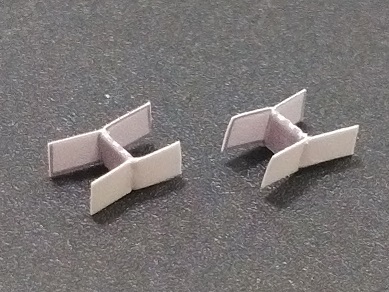

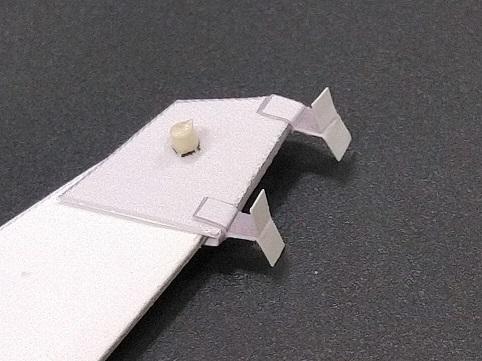

カタカナのエの字型に形成してからラダープレートの目印を挟むように固定します

f:id:wakajibi2:20220105102710j:plain
f:id:wakajibi2:20220105102717j:plain



これをトランサムの正中に貼り付けます

f:id:wakajibi2:20220105102720j:plain

内側に正中の目印を付けておきましたので参考にしてください

結局は真後ろから眺めてラダーがまっすぐ下りているかどうかが重要

スポンサーリンク













続いてティラーです 和訳すると舵柄(だへい)

パーツ群まとめて厚紙に貼り付けてください

f:id:wakajibi2:20220105102722j:plain

いつものように黒いひし形を切り抜いたあと切り出し



穴をグリグリ広げます

f:id:wakajibi2:20220105102725j:plain

これはパーツが細いのでグリグリ中にちぎれないよう注意



貼り合わせます

f:id:wakajibi2:20220105102729j:plain

但し、貼るのは中央のみ

前後は開けるようにしておいてください



ボンドが固まったらトランサムのティラー穴を内側→外側に通してラダーを挟み込みます

ピボット軸の出っ張りに上手くハマるようになっているはずですが

きついようなら再度千枚通しでグリグリして大きさを合わせてください

f:id:wakajibi2:20220105102732j:plain

位置と角度はこれくらい

ティラー前方がサイドデッキとだいたい平行になる角度で

位置が決まったらボンドでラダープレートに固定します





次はティラーエクステンション

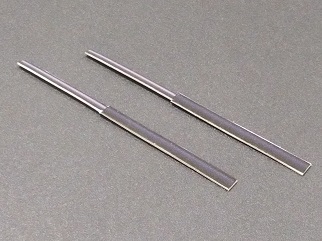

切り出して貼り合わせます

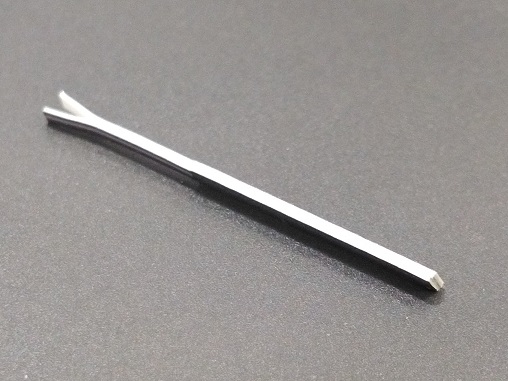

f:id:wakajibi2:20220105102735j:plain
f:id:wakajibi2:20220105102737j:plain

細い方の先は開けておいて下さい



ここに

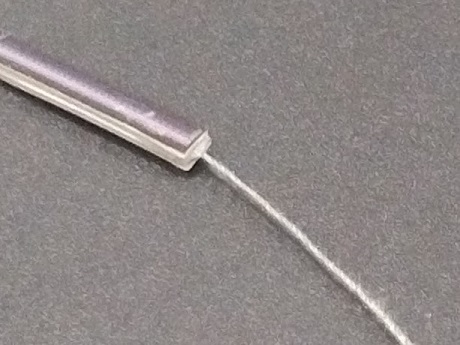

糸を挟み込んで固定

f:id:wakajibi2:20220105102739j:plain
f:id:wakajibi2:20220105102742j:plain

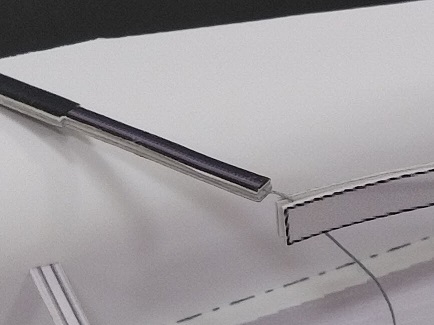

その糸先をティラーで挟んで固定

糸先の行方、挟む方向など画像をよく見て確認してください

固定が出来たらティラー下の余分な糸は切り落とします

スポンサーリンク











では





ラダー周りの可動部位3か所を確認しましょう





まずはラダー跳ね上げの動画

f:id:wakajibi2:20220105103008g:plain

帆走中は下に降ろしたままですが、陸揚げするときはラダーを損傷しないよう上げておくんですね





そして

ラダーキコキコ

f:id:wakajibi2:20220105103023g:plain

な?紙は偉大だろ 半永久的にキコキコできる

ラダー ⇔ ティラー ⇔ エクステンション の関係性が良く分かると思います

このスイングの動きで1か所

ティラーとエクステンションの関節で1か所

先ほどのラダー跳ね上げで1か所

合計3か所の可動部分があるのです





あとこのGIF動画

長い時間見続けていると、眠くなってくるのでご注意をww

うたた寝の比喩表現に「船を漕ぐ」がありますが、まさにこのリズム!!



おっしゃ!!

いよいよマスト行くでぇ





次の記事はコチラ

wakajibi2.hatenablog.com



まとめ記事はコチラ

wakajibi2.hatenablog.com
