空母飛龍を作ってみた12 ~連装高角砲まずはキットを直組み~

スポンサーリンク



MAIN CONTENTSはこちら

f:id:wakajibi2:20170609120707p:plainシリーズ過去記事はこちら





空母の船体の周りにゴテゴテと構造物を追加しまくって ある程度形が出来てきました

それらの上に乗っける兵装をそろそろ作らないとなりません



先の大戦全期に渡って艦隊防空の要となった

12.7センチ高角砲

最近は 艦これ で説明した方が早いかもしれませんね

f:id:wakajibi2:20170621190601p:plain

艦隊これくしょん -艦これ- 攻略 Wiki*

イメージはこれで掴めると思います

真ん中に砲身があり、向かって右手に旋回や照準を行う設備

向かって左は砲弾の信管を調整する場所だったそうです



外見はほとんど同じですが、敵機の高速化に伴って事あるごとに改修が繰り返されました

特に飛龍が活躍していた頃には、艦の大小にかかわらず数多くの艦艇に搭載されており、ベストセラーにしてロングセラーな兵装

陸上に設置するタイプのものもあったようです



さてこのような高角砲ですが、イザ!組み立ててみましょう



どれどれ・・・どのパーツかいな・・・っと



f:id:wakajibi2:20170621192706j:plain

うん?

f:id:wakajibi2:20170621192723j:plain

うむ・・・

f:id:wakajibi2:20170621192741j:plain

お、おぅ・・



えーと・・・ 組み立ててみましょうか

少なくとも砲身に相当する部品は無さそうなので、一時的に綿棒の軸でも使ってみるか



f:id:wakajibi2:20170621193431j:plain f:id:wakajibi2:20170621193442j:plain



あー・・うん、分からんでもないよ

特に右の構造物なんか面影があるねぇ うんうん



とりあえず載っけてみるか

f:id:wakajibi2:20170621194039j:plain

f:id:wakajibi2:20170621194056j:plain

f:id:wakajibi2:20170621194115j:plain

他の構造物に紛れてしまえば、意外と悪くはないのですが・・・



しかし・・・



納得いかん!!



とりあえず自作で出来ないものかどうか、試してみようと思うのでありました



スポンサーリンク



MAIN CONTENTSはこちら

シリーズ過去記事はこちら


ペーパークラフト・文具ランキング







うみのこを作ろう 高速艇の船外機(修正版)

スポンサーリンク



MAIN CONTENTSはこちら

f:id:wakajibi2:20170619174429p:plain通常版展開図ダウンロードはこちら Free Download

ハイグレード版追加パーツ展開図はこちら Advanced Kit



改めて うみのこ を建造している際

作り方説明の記事に重大な誤りがあることに気づきました



まずは本編で説明しないまま残っていた高速艇の船外機(外付けエンジン)の作り方について解説しましょう

まず船外機の動力部分です

f:id:wakajibi2:20170619105757j:plain

まず細かく切り出す前に、余白を残したままザックリ切ってください

図のように山折り、谷折りで折り目を付けておきます

図の左側は高速艇の船尾にくっつけるときの のりしろ になります



次にスクリューの部分です

f:id:wakajibi2:20170619105806j:plain

これは山折りに折って、ボンドで固定しておきます



動力部パーツでスクリューパーツを挟み込むように貼り付けます

f:id:wakajibi2:20170619105815j:plain

f:id:wakajibi2:20170619105821j:plain

f:id:wakajibi2:20170619105832j:plain

のりしろの部分は貼り合わせないように注意



さて、ここで重大な問題が出てきます

船体に対してどの位置に船外機を貼り付けるか という問題

 f:id:wakajibi2:20170619111449p:plain

上の画像の斜線部が水面と水中を表しています

これが正しい位置



んで、以前の写真を見てみましょう

新たに斜線部分を追加してみました

f:id:wakajibi2:20170619111459p:plain

エンジン水没しとる・・・orz



かなり細かい部分であり、うみのこ全体のフォルムには全く影響しませんので別に気にしなくてもいいのですが

こだわりたい方は注意してくださいww

スポンサーリンク



MAIN CONTENTSはこちら

通常版展開図ダウンロードはこちら Free Download

ハイグレード版追加パーツ展開図はこちら Advanced Kit




ペーパークラフト・文具ランキング





訳あって 再び “うみのこ” を建造中

スポンサーリンク



MAIN CONTENTSはこちら

シリーズ過去記事はこちら

うみのこ を再び建造中

f:id:wakajibi2:20170616170023j:plain

まぁ 再びっつーか、試作品を通算すると そろそろ10艇目に届くかどうか

ってくらい今まで作りまくってんですけどね



結構久しぶりなので、だいぶ勝手が分からなくなっていましたが

ある意味ブログって 「資産」ですよねぇ

自分の書いたブログに指導されながらコツを思い出していますwww

現在の作業工程だと コレっすね



猛スピードで作っていはいますが、新規の作品はしばらくお休みです

MAIN CONTENTSはこちら

シリーズ過去記事はこちら


ペーパークラフト・文具ランキング







-

スポンサーリンク



MAIN CONTENTSはこちら



テスト





スポンサーリンク



MAIN CONTENTSはこちら

「亜人ちゃんは語りたい」町京子 コマ撮りアニメ

スポンサーリンク



MAIN CONTENTSはこちら

シリーズ過去記事はこちら

ペーパークラフト 紙模型といえば、まぁ静止モデルですよ

それを無理やりに動かしてみました コマ撮りアニメです

バトルガール御剣風蘭 の時は静止モデルのまま単に回していただけですが

(どちらかというと左手を光らせたまま回すのが主題)



今回、可動域は狭いながらも まっちー を動かしています

ではご覧ください

実は頭部をクッションに置く際、左腕が動くだけでなく、上体が若干前傾しているのでよく見てくださいね

あと細かいですが頭部を膝に置いている状態では 右手 がチラ見していますので、これもよく見てください

youtubeの作品はムービーメーカーでmp4形式にしてUP

f:id:wakajibi2:20170614082151j:plain

全11コマを撮影して、繋いでいます

1枚だけ露光がおかしいのが混じっています。撮りなおしを試みましたが、改めて同じ構図を作るのが非常に難しく断念しました(泣



【亜人ちゃんは語りたい】「亜人ちゃんは語りたい 町京子ペーパークラフト コマ撮りアニメ」イラスト/和歌地ビール [pixiv]

↑これはpixivの「うごイラ」(動くイラスト)を利用して作ってみました

内容はほぼ同じです



あとはGIFにもして上げてみますが、コマ毎の時間設定ができないので、ちょっとセワシない感じになってしまいます^^;

f:id:wakajibi2:20170613232303g:plain



さて、このシステム

今後どのように発展していくかというと



未定ですww

特に次の予定はありません orz



どこかの新進気鋭クリエイター的な人が、このアイデア拾ってくれないかなぁ…

チラッ、チラッ…

MAIN CONTENTSはこちら

シリーズ過去記事はこちら


ペーパークラフト・文具ランキング





「亜人ちゃんは語りたい」町京子 ペーパークラフト イラスト準拠スタイル

スポンサーリンク



MAIN CONTENTSはこちら

シリーズ過去記事はこちら

前回はある意味未完成の作品でしたが、今回は可能な限りイラストに忠実に再現してみました

f:id:wakajibi2:20170611161532j:plain

↓元ネタはコレですな

亜人〈デミ〉ちゃんは語りたい 亜人ちゃんず トレーディングアクリルキーホルダー | キャラグッズ・雑貨 | KOTOBUKIYA

f:id:wakajibi2:20170331235825p:plain

©ペトス/講談社

どやぁぁぁぁ!! この再現性!!



画像はイラスト準拠にこだわったので、反対側から見るとこうなっています

f:id:wakajibi2:20170611161542j:plain f:id:wakajibi2:20170611161551j:plain

ぎゃぁぁぁ!! 右手が、右手が無いぃぃぃぃ!!

首が無い時点で、何をいまさら・・・と

あ、ちなみにマンガ・アニメなどの劇中では腕は外れません 念のため^^;



そしてご安心ください

こちらでは完全版を掲載しております

五体満足な まっちー でした



前回の記事から期間が空いていたのは、この作品でイロイロと野心的な実験を行っていたからです

次回、成果をお披露目いたします

MAIN CONTENTSはこちら

シリーズ過去記事はこちら


ペーパークラフト・文具ランキング

空母飛龍を作ってみた11 ~空母の艦橋について その2~

スポンサーリンク



MAIN CONTENTSはこちら

f:id:wakajibi2:20170609120707p:plainシリーズ過去記事はこちら



今回は空母の煙突について語っていきましょう



通常の艦船であれば煙突はド真ん中に設置し、上に伸ばせばOK

ところが空母はそうはいきません 空母の特徴として煙突は必ず右舷にきます

(例外は “鳳翔”の起倒式煙突 と “加賀”の黒歴史 変態両舷後方煙突ww)



なぜかというと・・・船の歴史から紐解かないといけないのでちょっと話が長くなります



古い時代の船は、船の正中(真ん中)に舵を取り付ける技術がありませんでした。むー・・・、確かに造船の素人考えでも、大きな船の上から正中の舵を操作するとなると船底に穴を開けないといけませんからね。浸水対策の拙い時代や、ビルジポンプの概念がない時代は舵は船の外側についていました。今の昔も右利きの人が多いですが、それらの舵は右舷に付けることが多かったようです。

f:id:wakajibi2:20160402231026p:plain

となると船が寄港する際には舵が邪魔になるので、左舷着岸するのが習慣になっていたようです。

日本語での右舷、左舷は英語ではスターボードサイド(Starboard)、ポートサイド(Port)と呼びます。舵が付いているSteeringboardが訛ってStarboardになったようです。

実は私が琵琶湖で活動していた学生の頃、先輩から

「左舷は港に着けるからポートサイド」

「寄港時、夜になると右舷には満天の星空が広がるからスターボードやねん」

と、教えられておりそれを長らく信じていました。今でも個人的には後者の方がロマンチックで良いと思うのですがいかがでしょうww



さて、以上の話からお分かり頂けると思いますが、もし日本空母のような湾曲煙突が左舷にあったらどうなるか??またはうっかり右舷着岸してしまったらどうなるか??

想像してみましょう・・・

f:id:wakajibi2:20160402231126p:plain

いや多分そんなことは無かったでしょうけどね (雑すぎるイラストでスミマセン)





空母の煙突が伝統的に右舷なのはお分かり頂けたと思います

さて、空母の宿命として甲板の真ん中には構造物を置けません、艦載機の離発着の邪魔になるからです。ところが、頑張って甲板上スペースをガッツリ空けてもまだ問題が残ります。

それは、煙突からの排煙

これが船の右舷から後方上空に舞い上がり甲板を覆って視界が悪くなったり、乱気流となって船の後方から着艦しようとする艦載機の姿勢を乱します

これは空母という艦種が誕生し黎明期に凌ぎを削った英国、米国、日本がそれぞれ頭を悩ませ、創意工夫を行ったポイントでもあります

特に、日米は両者全く異なった煙突の進化を遂げて行きます



米国は巨大な艦橋、巨大な煙突を右舷に設置して、排煙を遥か上方に飛ばし、艦載機はその下をくぐるように着艦する方法を採りました

確かにアメリカ的な豪快さと合理性を感じますが、その分どうしても排水量(重量)が大きくなり、またトップヘビーになるためバランスをとるのも大変ですね

また敵に見つかり易くもなります

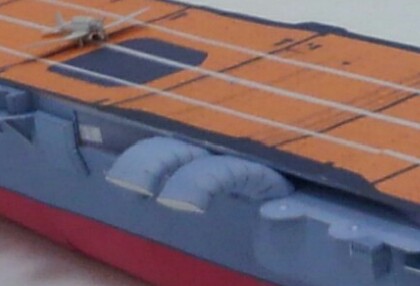

それに対し、日本は煙突を右舷からさらに外側に向け、ついには下にグニャリと曲げてしまいます

f:id:wakajibi2:20170611113720j:plain

さらに噴煙が上方に上がりにくくするために煙突の中で海水をぶっかけて冷却してしまうという方法をとりました

これはこれで豪快!!

映画「永遠の0」ではVFXを使って凄いリアルに赤城の排煙を再現してましたよね



さて、それぞれに進化した煙突、この数十年の間にさらに進化を遂げ、現在の空母ではどのようになっていると思いますか??



答えは・・・



原子力空母なので煙突はありません.∵・(゚ε゚ )ブッ!!



ただ日本の空母も、大戦後期(飛鷹型、大鳳信濃など)には上方外側への傾斜煙突に落ち着いて行ったので、やっぱり煙突は下よりも上に向ける方が自然だったのかも知れません



再び艦橋の話に戻りましょう

当時の日本の空母は右舷艦橋か左舷艦橋かフラッシュデッキタイプ(つまり甲板上に艦橋無し)の3種類ありました



当然上から見たときの判別点にもなりますが、前回掲載した側面写真でも特徴が出ます

同時代の加賀、蒼龍、翔鶴、瑞鶴の艦橋が船体の前方約1/3に位置するのに対し、赤城、飛龍は船体のほぼ真ん中に艦橋がきます

前者(煙突、艦橋)は煙突の前方に艦橋を置く必要があり、後者(煙突、艦橋)は煙突の位置に関係なく自由に艦橋を置けるからです

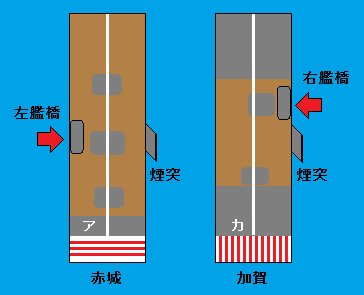

ではもう一度 赤城 と 加賀 のシェーマを見てみましょう
