はじめに



先日のヨットペパクラ講習会で見つかった不具合(初見では難しい工程)を修正しましたので、改めて作り方記事を掲載します



最初は

ちょろっと画像と文章を差し替えるだけで済むかと思いましたが

なんやかんやで大幅な変更が必要になり、工程前半の記事は大部分書き直しになってしまいました

この辺が「作り方記事」の難しいところ



修正版記事が出そろったら、現在まとめ記事にある修正前記事は削除して再編成します

ハル(船体)前方とウォーターブレーカー 1/24スケール470級ヨットペパクラのページ - わかくさモノ造り工房

消される予定の記事はこちら↑

消えてしまう前に今回の記事と読み比べしてみても面白いかもしれません





↓以下本文

470級ヨットペパクラの組み立て説明です

まとめ記事に戻るにはこちら↓

1/24スケール470級ヨットペパクラのページ - わかくさモノ造り工房

f:id:wakajibi2:20211229180707j:plain







では本格的に作業を開始していきましょう

まずはハル(船体)の前半分です

最初のパーツはこれ

f:id:wakajibi2:20220102183544p:plain

いわゆる舳先ですね

折り目は

f:id:wakajibi2:20220102183935p:plain

の指示通り折ってください

f:id:wakajibi2:20220102183403j:plain

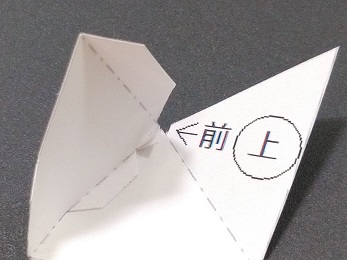

印字が内側に来ます

間違って反対に折っても船は完成しますが、印刷線が目立ちます



f:id:wakajibi2:20220102183406j:plain
f:id:wakajibi2:20220102183408j:plain

最も前方、のりしろが左右ともある部分はボンド付けしないで下さい

ここにはフォアステイ(マストを固定するワイヤー)の糸が来ることになります

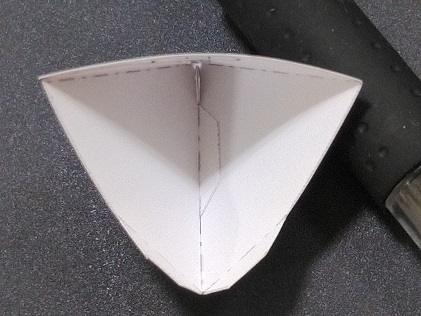

貼り合わせが終わったパーツを後方から撮影しています

f:id:wakajibi2:20220102183411j:plain

後方3辺は外に凸になるよう軽く湾曲を付けておいてください

スポンサーリンク

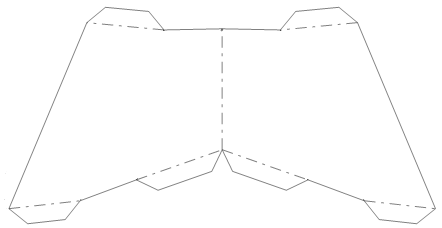

次にハル(船体)の第二パーツです

f:id:wakajibi2:20220102185423p:plain

f:id:wakajibi2:20220102183413j:plain
f:id:wakajibi2:20220102183416j:plain

前後を間違えないよう注意





ハル(船体)の第三パーツです

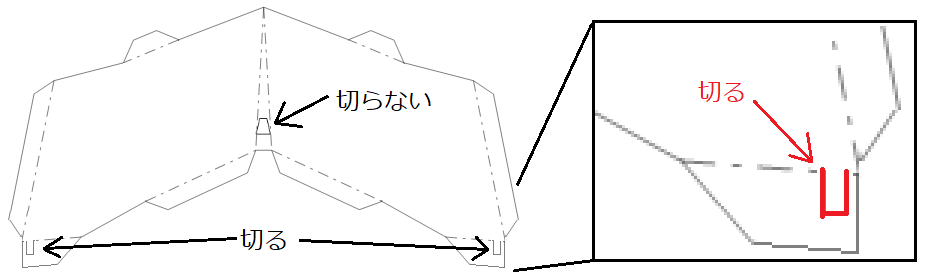

折る作業に入る前に以下の注意

f:id:wakajibi2:20220327172752p:plain

両端の目印は「コ」の字型に切り目を入れておきます

中央の目印は別パーツを貼る時の目印です切らないよう注意



折り目に関しては指示通りですが、特に

f:id:wakajibi2:20220102183336j:plain

真ん中の細長い三角形の部分はしっかり折り目を付けておいてください

次に来るパーツに影響を与えます

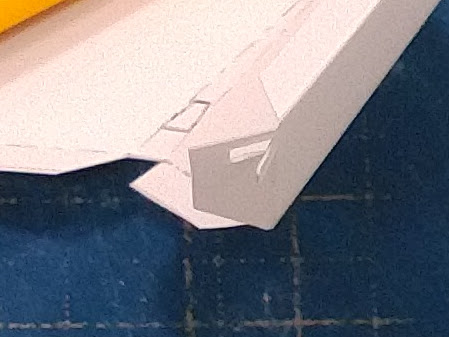

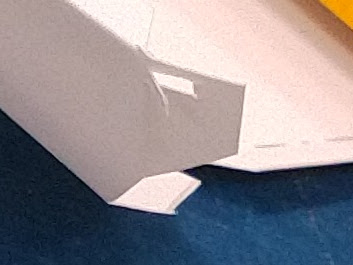

先ほど「コ」の字型に切り取った内側は折らずに周辺ののりしろだけ内側に折ります

f:id:wakajibi2:20220327173131j:plain
f:id:wakajibi2:20220327173128j:plain





この辺から本格的に「交互のりしろ」が来ます

f:id:wakajibi2:20220102183338j:plain
f:id:wakajibi2:20220102183340j:plain

のりしろの端の方まで過不足なくボンドをつけてしっかり固定してください

貼り終わった状態はこんな感じ

f:id:wakajibi2:20220102183343j:plain

スポンサーリンク

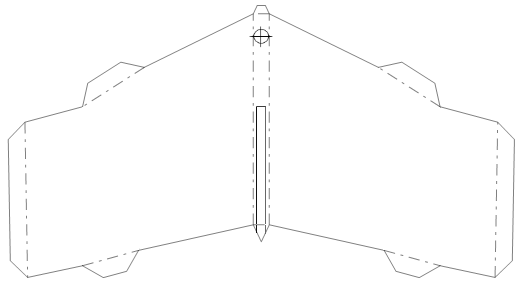

ハル(船体)の第四パーツです

f:id:wakajibi2:20220327175639p:plain

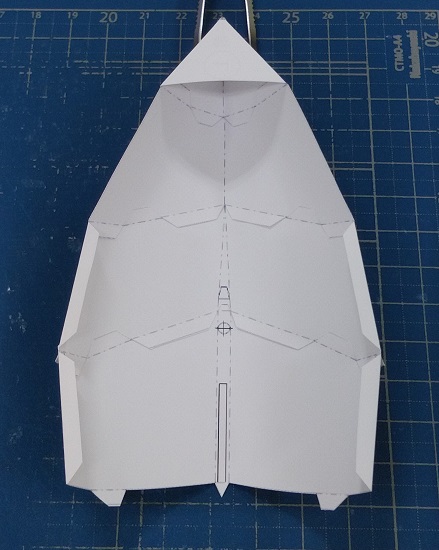

第一~第三に続きますが

f:id:wakajibi2:20220327175528j:plain


先ほど切り目を入れた「コ」の字型のタブは外側に

のりしろは内側になるよう貼り付けます

f:id:wakajibi2:20220327175002j:plain
f:id:wakajibi2:20220327175004j:plain

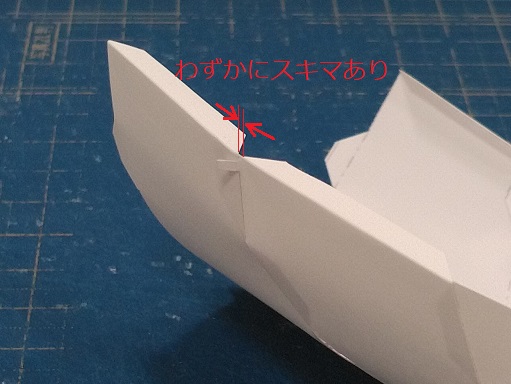

舷側にある第三⇔第四パーツののりしろ間には、わずかにスキマが出来るようになっています

ここにウォーターブレーカーの厚みが収まります

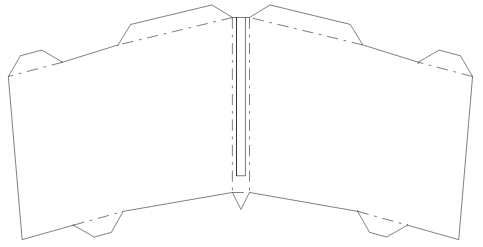

ハル(船体)の第五パーツです

f:id:wakajibi2:20220327180833p:plain

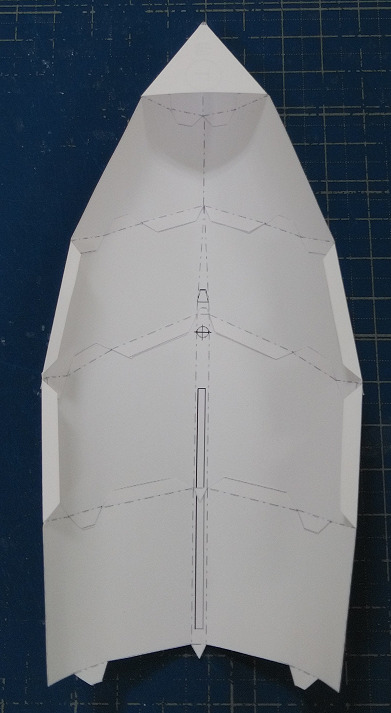

第一~第四パーツに継ぎ足します

f:id:wakajibi2:20220327180904p:plain

特に中央の細長い長方形がまっすぐになるよう留意しましょう

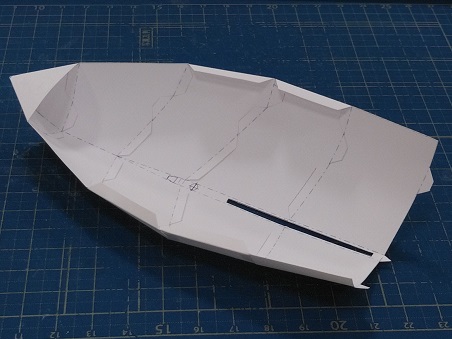

このタイミングでセンターボードが貫通するスリットを開けておきます

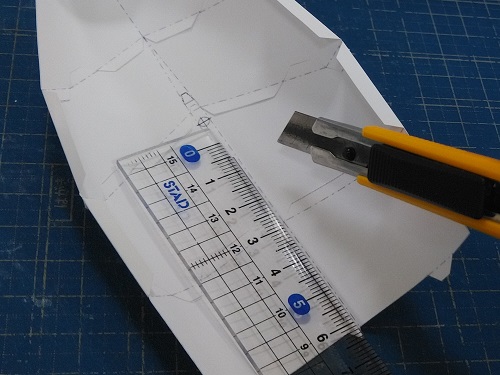

中央の細長い長方形を丁寧に切り抜きましょう

f:id:wakajibi2:20220327181534j:plain
f:id:wakajibi2:20220327181536j:plain


次はフォアデッキの取り付けとウォーターブレーカーです

ハル(船体)の第六パーツはちょっと待ってね
