スピンセイルを展開して完成 1/24スケール470級ヨットペパクラのページ

MAIN CONTENTSはこちら



470級ヨットペパクラの組み立て方解説中です

これまでの記事はコチラ

wakajibi2.hatenablog.com







あと少しです、頑張れ



スピンセイルの組み立ては、大して難しくありませんが、取り付けが少々やっかいです



のりしろの点線は折らないよう注意

f:id:wakajibi2:20220110150304j:plain

ロゴマークがついている方が凸になるよう、曲面を意識しながらのりしろを貼っていきます



セイルトップの裏側に糸を貼り付けます

f:id:wakajibi2:20220110150756j:plain

マストの上方、フォアステイの5㎜ほど上に糸を貼り付けます

f:id:wakajibi2:20220110150844j:plain

くっつきが悪いようでしたら、小さい紙片で上から重ねて固定しましょう

スピンセイルの重さでは外れない程度の強度が必要です

スポンサーリンク











スピンポールを作ります

f:id:wakajibi2:20220110150511j:plain

筒状にするだけですが

片方はマストに、もう片方はスピンセイルに接続することになります

接着がやりやすいよう両端を加工しておきましょう

f:id:wakajibi2:20220110150552j:plain
f:id:wakajibi2:20220110150549j:plain

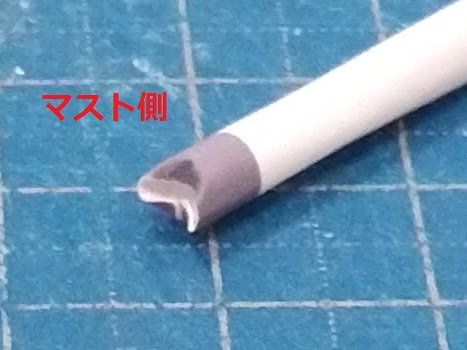

マスト側は上下を潰して円柱形の面にフィットするように

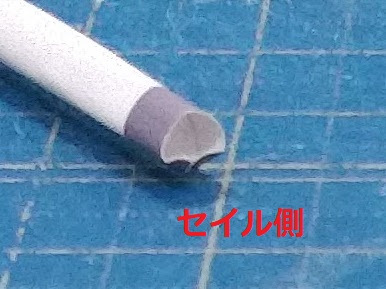

セイル側は下だけ少し潰します

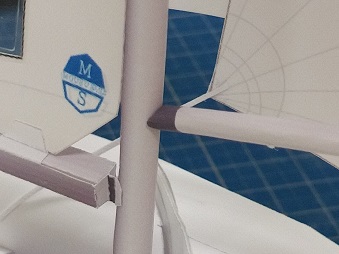

マストの目印のところに接着します

f:id:wakajibi2:20220110150737j:plain
f:id:wakajibi2:20220110150740j:plain

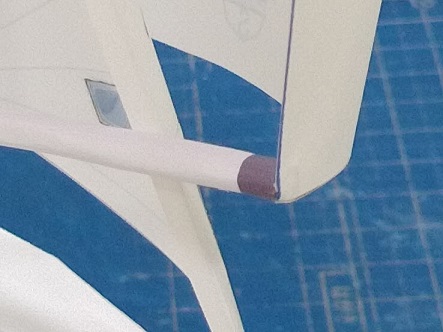

セイル側は青ラインの下端です

ポールの端を覆うように貼り付けましょう



ア・ビーム(真横から風を受ける)を想定していますのでポールとフォアステイが接するポイントでボンド付けすると安定します



あとはジブセイルの時と同様に

f:id:wakajibi2:20220110151527j:plain
f:id:wakajibi2:20220110151530j:plain

保持用紐を作って

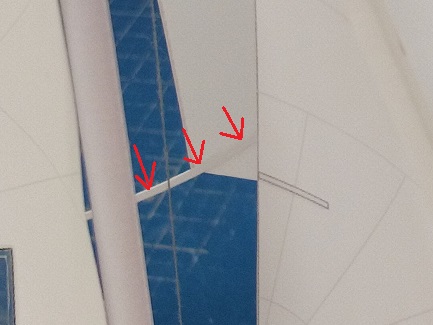

セイルの赤ライン下端

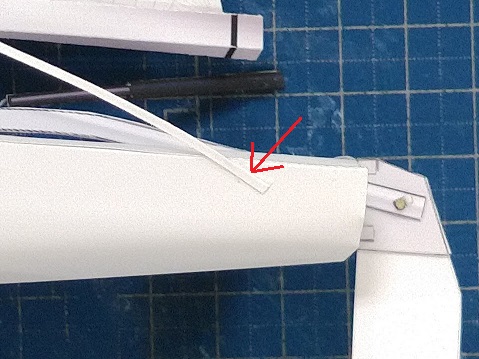

左舷デッキの後端から1.5cm程度前方

を結んで固定します





これで完成

f:id:wakajibi2:20220110151857j:plain
f:id:wakajibi2:20220110151848j:plain
f:id:wakajibi2:20220110151904j:plain
f:id:wakajibi2:20220110151843j:plain

うーむ、イカンな

やはり最後は駆け足になってしまった



落ち着いたら色々加筆しますので、ひとまずベーシックモデルの作り方記事は終了です
